Описание

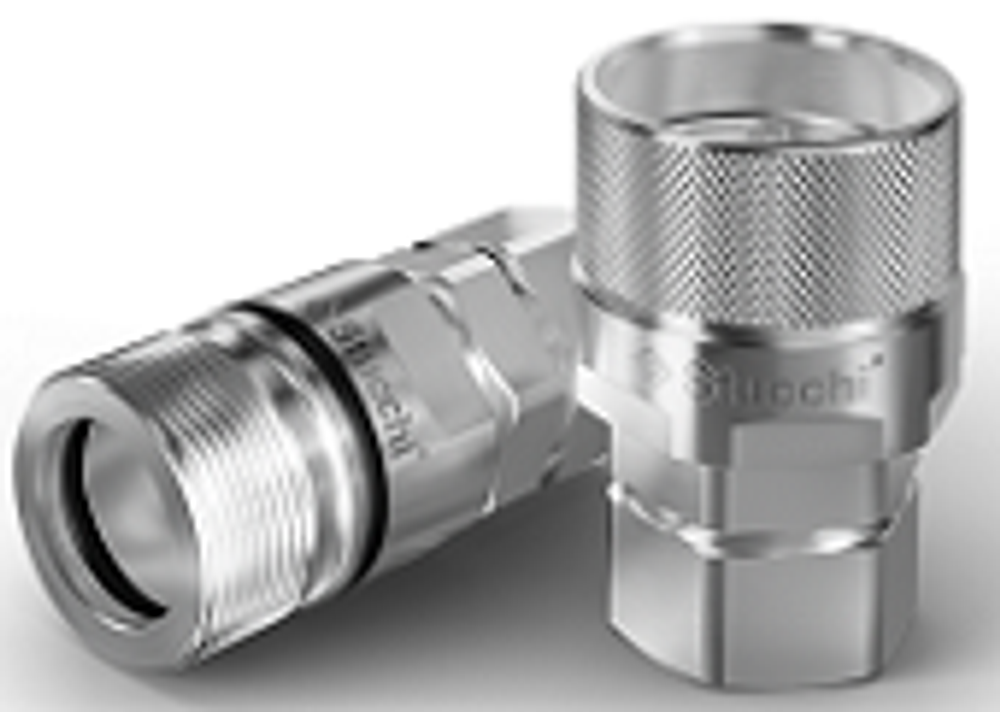

БРС серии «VD» выполнены из углеродистой стали с высокотемпературной обработкой и последующей оцинковкой, они взаимозаменяемы с однотипными соединениями своего класса на рынке оборудования. Дизайн добавляет особую надежность резьбового соединения к конструкции БРС. Это делает серию VD подходящей для использования в системах с пульсирующим давлением.
Подсоединение разрешается при остаточном давлении только с одной стороны соединения (макс. 100 бар на одну сторону).
Преимущества:
Тарельчатый клапан с эластомерным уплотнением обеспечивает максимальное уплотнение соединений, когда они отсоединены.
Форма внутренних деталей разработана для уменьшения турбулентности и перепадов давления.
Модульная конструкция позволяет использовать широкий спектр конфигураций портов.
Внешнее кольцевое уплотнение указывает, полностью ли изделие подсоединено, предотвращая таким образом случайное отсоединение и защищая соединение от грязи.
Поверхность уплотнения корпуса ниппеля защищена резьбовой втулкой.
Высокая сопротивляемость ударам давления.
Компактная конструкция.
Безопасность и простота в эксплуатации.
Материал: Высокопрочная углеродистая сталь
Фиксирующий механизм: резьба
Рабочее давление: до 450 Бар
Температура рабочей среды: -20°C +100°C (в зависимости от типа уплотнений)
Скорость потока: до 378л./мин.
Уплотнения: NBR
Сферы применения: машиностроение, землеройно-транспортное оборудование, гидравлическое оборудование, погрузчики
Характеристики
| Артикул | Бренд | B | D | E | F | G | H | ID ISO | K | L | N | P | Q | А | вес, кг | М | резьба | Стандарт БРС | Часть |
| 809508012 | Stucchi | 19,0 | - | M24x2 | 59,7 | 90,5 | 21,0 | 1/4" | 8,0 | 10 | - | - | 22,0 | M14x1.5 08L | 0,10 | 23,8 | M | Резьбовые | Розетка |
Характеристики
Бренд
Stucchi
Размер M фитинги Каст
23,8
Вес без упаковки, кг
0,10
Длина БРС в сборе
90,5
Порядковый номер таблицы
Розетка
Размер A БРС Текст
M14x1.5 08L
Размер B
19,0
Размер D (мм) для БРС
-
Размер E
M24x2
Размер F
59,7
Размер H для БРС
21,0
Размер K
8,0
Размер L (мм)
10
Размер БРС
1/4"
Резьба
M
Стандарт БРС
Резьбовые
Размер N
-
Размер P
-
Размер Q
22,0
