Описание

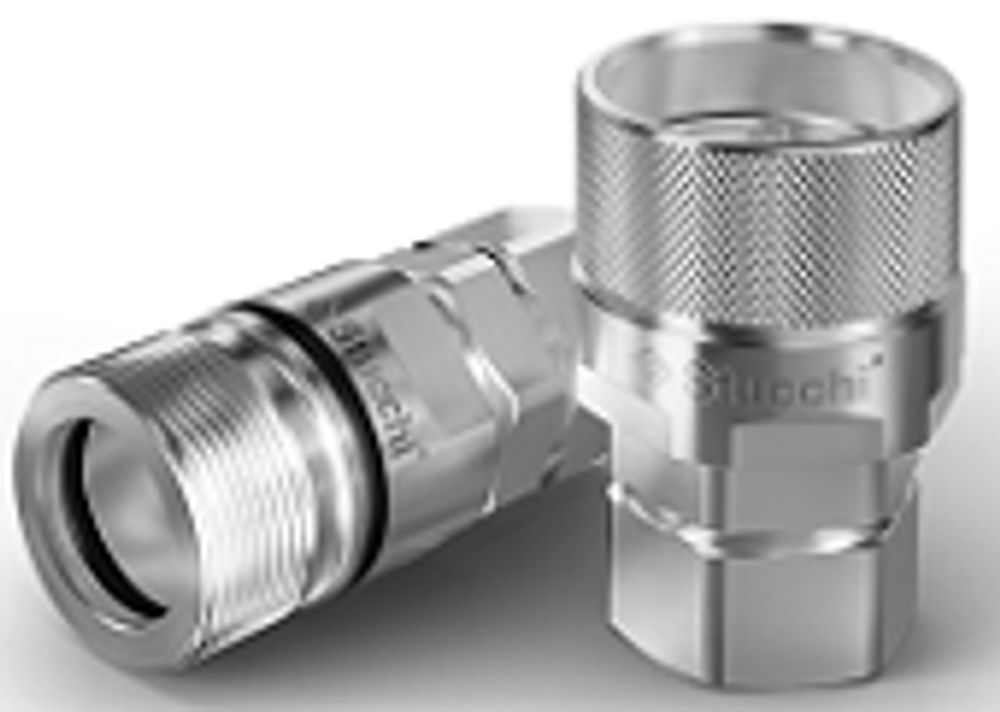

БРС серии «VD» выполнены из углеродистой стали с высокотемпературной обработкой и последующей оцинковкой, они взаимозаменяемы с однотипными соединениями своего класса на рынке оборудования. Дизайн добавляет особую надежность резьбового соединения к конструкции БРС. Это делает серию VD подходящей для использования в системах с пульсирующим давлением.
Подсоединение разрешается при остаточном давлении только с одной стороны соединения (макс. 100 бар на одну сторону).
Преимущества:
Тарельчатый клапан с эластомерным уплотнением обеспечивает максимальное уплотнение соединений, когда они отсоединены.
Форма внутренних деталей разработана для уменьшения турбулентности и перепадов давления.
Модульная конструкция позволяет использовать широкий спектр конфигураций портов.
Внешнее кольцевое уплотнение указывает, полностью ли изделие подсоединено, предотвращая таким образом случайное отсоединение и защищая соединение от грязи.
Поверхность уплотнения корпуса ниппеля защищена резьбовой втулкой.
Высокая сопротивляемость ударам давления.
Компактная конструкция.
Безопасность и простота в эксплуатации.
Материал: Высокопрочная углеродистая сталь
Фиксирующий механизм: резьба
Рабочее давление: до 450 Бар
Температура рабочей среды: -20°C +100°C (в зависимости от типа уплотнений)
Скорость потока: до 378л./мин.
Уплотнения: NBR
Сферы применения: машиностроение, землеройно-транспортное оборудование, гидравлическое оборудование, погрузчики
Характеристики
| Артикул | Бренд | B | D | E | F | G | H | ID ISO | K | L | N | P | Q | А | вес, кг | М | Стандарт БРС | Часть |
| 809509009 | Stucchi | 22,0 | 60,5 | M28x2 | - | 97,0 | 24,0 | 1/2" | 10,0 | 12 | 34,0 | 30,0 | - | M18x1.5 10S | 0,14 | - | Резьбовые | Ниппель |
Характеристики
Бренд
Stucchi
Размер M фитинги Каст
-
Вес без упаковки, кг
0,14
Длина БРС в сборе
97,0
Порядковый номер таблицы
Ниппель
Размер A БРС Текст
M18x1.5 10S
Размер B
22,0
Размер D (мм) для БРС
60,5
Размер E
M28x2
Размер F
-
Размер H для БРС
24,0
Размер K
10,0
Размер L (мм)
12
Размер БРС
1/2"
Стандарт БРС
Резьбовые
Размер N
34,0
Размер P
30,0
Размер Q
-
